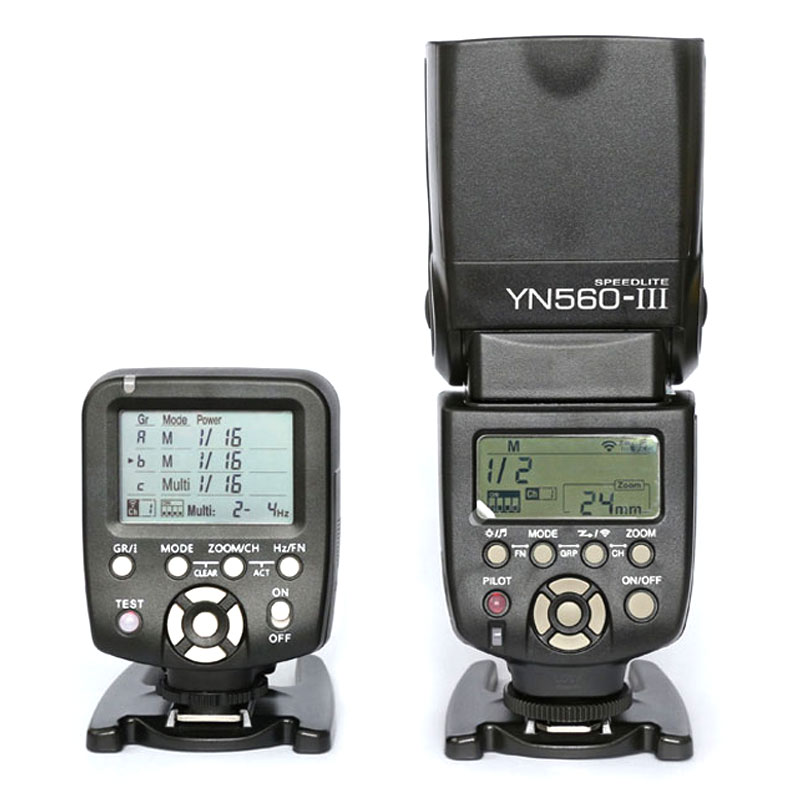

支持2013年1月后上市的所有YN560-III闪光灯
M/Multi两种闪光模式
多达6个分组的闪光输出及焦距遥控设置
兼容RF-602/RF-603/RF-603II
16个频道
清晰大屏幕显示,操作快捷,易用
传输距离100米
*根据从属单元的位置、周围环境和天气状况等,传输距离可能更短。
本页面的功能是依据本公司的测试条件获得。不同批次,设计和规格有可能存在差异,请以实物为准。
功能使用
1.频道设置
待机状态下,长按【ZOOM/CH】键,LCD上频道和模拟拔码 开关闪烁,操作【左/右】键切换频道,共16个频道. 搭配RF602/603/603II收发器使用时,收发器拔码开关状态需与模拟拔码开关设置一致.
2.设置RF602/603模式
待机状态下,长按【Hz/FN】键,LCD显示产品当前所兼容收发器的通讯模式,产品默认设置兼容RF603模式,操作【左/右】键可以在RF602模式与RF603模式之间切换,按【OK】键保存并退出.
3.激活560-III
首先设置560-TX控制器与560-III闪光灯兼容相同的收发器通讯模式(控制器设置如2),然后设置相同的频道(控制器如1),然后在待机状态下同时按控制器的【ZOOM/CH】+【Hz/FN】键,此时闪光灯LCD显示界面,按闪光灯【OK】键,560-III被激活.
4.修改分组闪光模式
待机状态下,长按【Gr】键切换a/b/c组页面或d/e/f组页面,再短按【Gr】键选择分组,确定分组后,按【MODE】键,闪光灯模式将在M/Multi/--之间切换,--表示禁止闪光.
5.修改分组闪光输出
确定选择分组后(如4),通过方向键修改闪光输出.M模式下,按【上/下】键闪光输出分别加减1/3档;按【右/左】键闪光输出分别加减1档;Multi模式下,按【上/右】键闪光输出加1档,按【下/左】键减1档.Multi模式下,短按【Hz/FN】键切换选择设置闪光频率和闪光次数,按【上/右】键调高,按【下/左】键调低.
6.修改分组焦距
确定选择分组后(如4),短按【ZOOM/CH】键进入焦距设置模式,然后通过【上】【下】【左】【右】键修改焦距,按【上/右】键焦距逐渐调大,按【下/左】键焦距逐渐调小.修改焦距完成后短按【ZOOM/CH】键保存并返回.
7.测试闪光
首先设置560-TX控制器与560-III闪光灯兼容相同的收发器通讯模式(控制器设置如2),然后设置相同的频道(控制器设置如1),,待机状态下,按下控制器【TEST】键,闪光灯将被唤醒,指示灯亮蓝色.在松开【TEST】键时,闪光灯将测试闪光一次,指示灯亮红色.
8.使用560-TX进行拍摄
首先设置560-TX控制器与560-III闪光灯兼容相同的收发器通讯模式(控制器设置如2),然后设置相同的频道(控制器设置如1),将控制器固定在相机热靴座上,让所有设备在开机状态下,半按相机快门释放键,闪光灯被唤醒,指示灯亮蓝色.全按相机快门释放键,闪光灯闪光一次.控制器和闪光灯指示灯亮红色.
说明书:
http://yongnuo.com.cn/usermanual/pdf/YN560-TX_UserManual.pdf -
-
